涨壳式可预力中空锚杆

为实现钢筋连接机械产业的可持续发展，积极参与国家对建筑业新技术的推广应用，不断推动绿色环保型钢筋连接技术研发

由中空锚杆体、钢质涨壳式锚固件、止浆塞、垫板和螺母组成。具有通过涨壳与岩壁形成涨压力，安装锚杆后能迅速形成支护锚固力，控制岩体变形；可对锚杆施加预应力控制围岩变形.

所属分类：

关键词：冷挤压套筒 | 钢筋连接 | 套筒

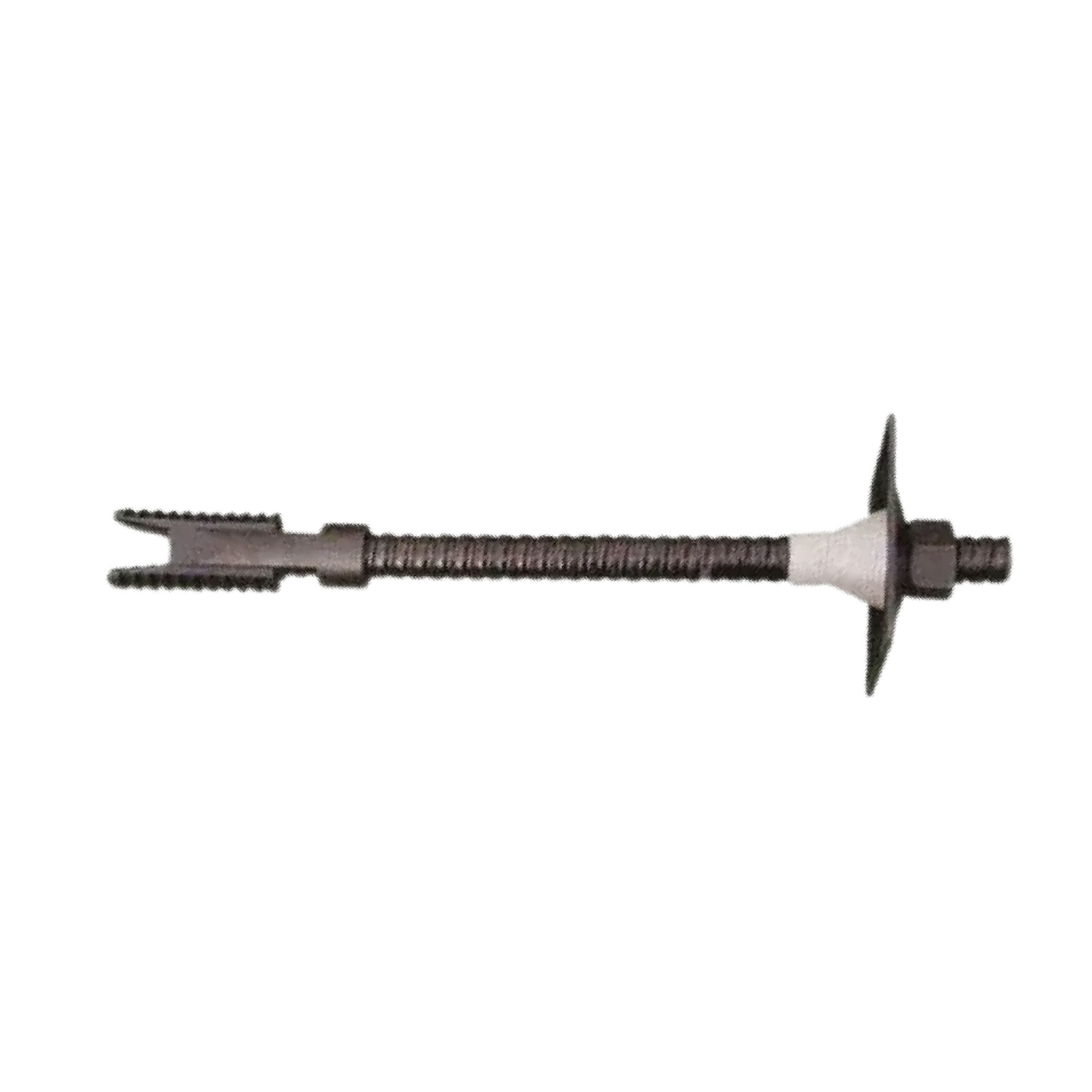

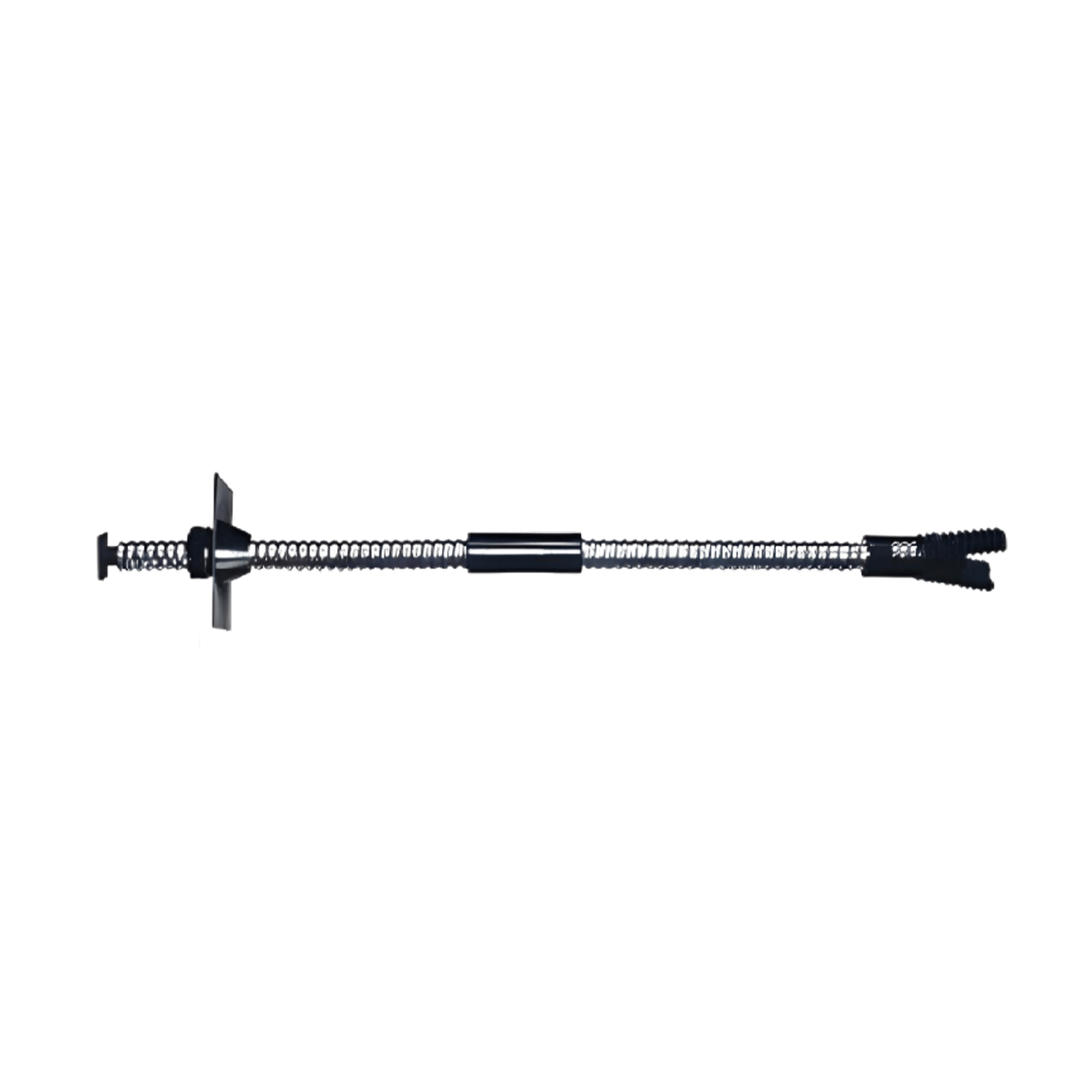

涨壳式可预力中空锚杆

由中空锚杆体、钢质涨壳式锚固件、止浆塞、垫板和螺母组成。

(1)具有通过涨壳与岩壁形成涨压力，安装锚杆后能迅速形成支护锚固力，控制岩体变形；可对锚杆施加预应力控制围岩变形；

(2)锚杆能360°任意方向安装及注浆，且施工工艺简单、注浆可靠，使锚杆具有永久支护力和耐久性；

(3)能通过预应力使锚杆注浆体处于零应力或注浆体不出现开裂，防止锚杆在长期的工作下锈蚀。

中空锚杆体型号		建议预应	涨壳极	锚杆力学指标							锚杆孔直径	备注
		建议预应	限抗拉力值不小于	杆体极限拉力不小于	延伸率	名义外径/壁厚	重量	螺纹方向	杆体标准长度	锚杆最大长度	锚杆孔直径
		KN	KN	KN	%	mm	kg/m		M	m	mm
涨壳式中空注浆锚杆备注	R25/5-A	60	90	180	6	25/5	~2.5	左旋	2.5/3/3.5/4/4.5 5/5.5/6/8	12m以上	42	常用
	R25/4-A	60	90	150	6	25/4	~2.0				42	常用
	R25/5-B	60	90	120	10	25/5	~2.5				42	常用
	R27/5-A	90	120	230	6	27/6	~3.1				46
	R27/5-A	90	120	200	6	27/5	~2.2				46
	R27/6-B	90	120	180	10	27/6	~3.1				46
	R29/7-A	120	140	290	6	29/7	~3.8				50	常用
	R29/6-A	120	140	260	6	29/6	~3.4				50
	R32/6-A	120	180	290	6	32/6	~3.8				65	常用
	R32/5.5-	120	180	250	6	32/5.5	~3.6				65
	R38/8-A	200	280	450	6	38/8	~5.9				70	常用
	R38/7-A	200	280	400	6	38/7	~5.3				70
	R51/8-A	290	400	640	6	51/8	~8.5				85
	1.中空锚杆体力学指标同RD型中空注浆锚杆,也可按用户技术要求生产; 2.锚杆钻孔直径大小对涨壳锚杆的预应力影响大,应严格按表中直径钻孔,并用规定钻头; 3.建议预应力值与施工现场岩石地质条件,涨壳锚固件强度有关,由设计确定。其值不得大于涨壳锚固件的极限强度,表中建议预应力值按涨壳强度定,取安全系数K=1.5。预应力损失根据地质条件不同,一般在1.25~1.5之间,初始预应力值可取涨壳强度的0.8。
